| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

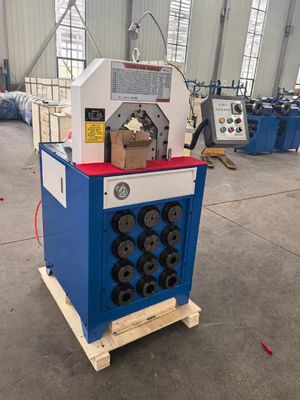

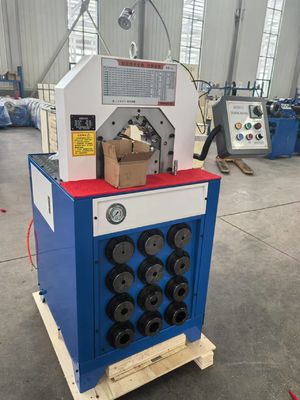

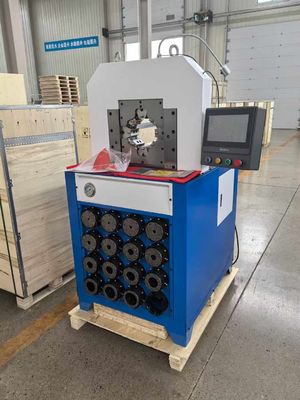

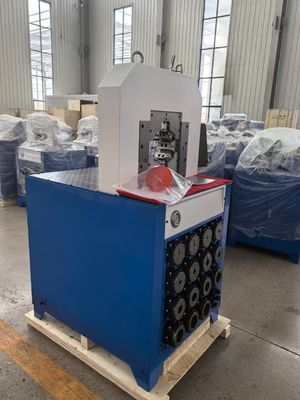

बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
3-इंच हाइड्रोलिक नली क्रिमिंग मशीन
विनिर्देशः
नियंत्रण प्रणाली: सहज संचालन के लिए उपयोगकर्ता के अनुकूल बटन नियंत्रण प्रणाली।
नली आकार सीमाः 6 मिमी से 76 मिमी (3 इंच) तक नली को क्रिम करने में सक्षम।
शक्ति: इस मशीन को उच्च उत्पादन आवश्यकताओं को पूरा करने के लिए बनाया गया है।
प्रमुख विशेषताएं:

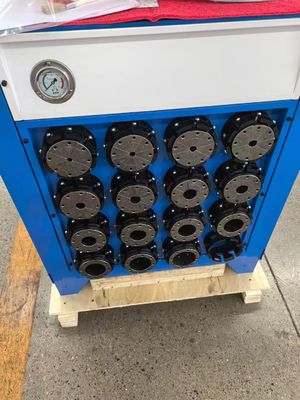

त्वरित मोल्ड परिवर्तन: तेजी से बदलने वाले मोल्ड से लैस यह मशीन ऑपरेटरों को विभिन्न आकारों और शैलियों के बीच जल्दी से स्विच करने की अनुमति देती है।यह सुविधा सेटअप समय को कम करती है और उत्पादकता को अधिकतम करती है, जो इसे नली की विभिन्न आवश्यकताओं वाले वातावरण के लिए आदर्श बनाता है।
कुशल हाइड्रोलिक प्रणाली: एक शक्तिशाली हाइड्रोलिक तंत्र के साथ निर्मित जो सटीक और विश्वसनीय क्रिमिंग सुनिश्चित करता है। प्रणाली लगातार दबाव प्रदान करती है,जिसके परिणामस्वरूप उद्योग मानकों को पूरा करने वाले सुरक्षित कनेक्शन होते हैं.
टिकाऊ और विश्वसनीय: उच्च गुणवत्ता वाली सामग्रियों से निर्मित, इस क्रिमपिंग मशीन को लंबे जीवन और निरंतर प्रदर्शन के लिए डिज़ाइन किया गया है, यहां तक कि मांग वाले अनुप्रयोगों में भी।
बेहतर उपयोगिताः बटन नियंत्रण इंटरफ़ेस ऑपरेशन को सरल बनाता है, यह सुनिश्चित करता है कि अनुभवी और नौसिखिया ऑपरेटर दोनों मशीन का प्रभावी ढंग से उपयोग कर सकें।
यह हाइड्रोलिक नली क्रिमपिंग मशीन नली की असेंबली में उच्च गुणवत्ता के मानकों को बनाए रखते हुए अपनी उत्पादन दक्षता बढ़ाने के इच्छुक व्यवसायों के लिए एकदम सही है।
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय,3 इंच बटन कंट्रोल सिस्टर्म 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनइसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और यह देखने के बाद इस्तेमाल किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,3 इंच बटन कंट्रोल सिस्टर्म 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन दबाएं, मोल्ड आधार खोला है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक बार में पूरी लंबाई को क्रिम किया जा सके।
5. क्रिमपिंग ऑपरेशन को निष्पादित करने के लिए क्रिमपिंग बटन दबाएं, जब तक कि क्रिमपिंग सिर क्रिमपिंग बंद नहीं हो जाता और मोल्ड स्वचालित रूप से खुल जाता है।

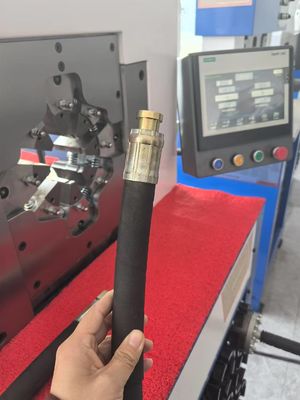

6. घुमावदार नली संयोजन को बाहर निकालें और एक vernier caliper का उपयोग करें
यदि3 इंच बटन कंट्रोल सिस्टर्म 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनपैरामीटर तालिका से मेल नहीं खाता है, माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली की क्रिमिंग आवश्यकताओं को पूरा नहीं करती है।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।3 इंच बटन कंट्रोल सिस्टर्म 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |
| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
