| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

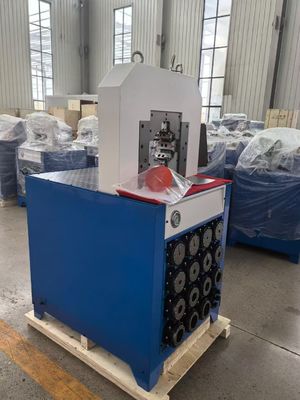

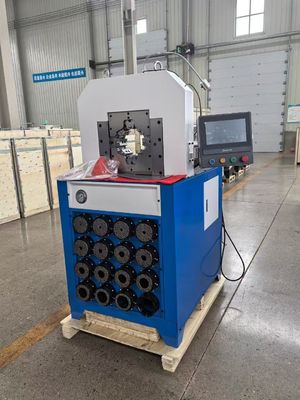

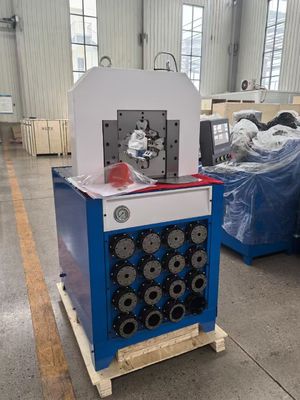

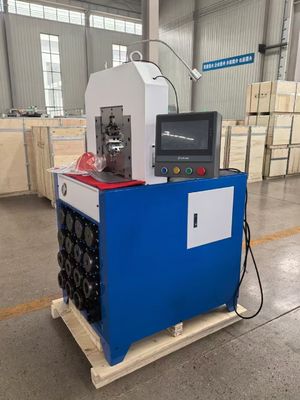

बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
3-इंच हाइड्रोलिक नली क्रिमिंग मशीन
विवरण:
यह उच्च प्रदर्शन वाली हाइड्रोलिक नली क्रिमिंग मशीन दक्षता और सटीकता के लिए डिज़ाइन की गई है,यह औद्योगिक अनुप्रयोगों के लिए आदर्श है कि व्यास में 3 इंच तक की नली के crimping की आवश्यकता के लिए बना रही है.
विनिर्देशः

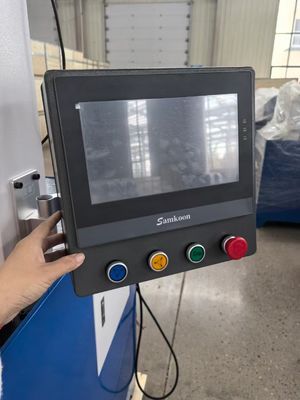

नियंत्रण प्रणालीः स्वचालित और सटीक संचालन के लिए उन्नत पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) ।
रेटेड पावरः 7.5 किलोवाट, उच्च मांग वाले कार्यों के दौरान भी मजबूत प्रदर्शन सुनिश्चित करता है।
उत्पादन क्षमताः प्रति घंटे 800 टुकड़े तक का उत्पादन करने में सक्षम, जिससे उत्पादकता में काफी वृद्धि हुई।
प्रमुख विशेषताएं:
त्वरित परिवर्तनः मशीन को त्वरित मोल्ड परिवर्तन के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को आसानी से विभिन्न नली आकारों के बीच स्विच करने की अनुमति मिलती है।यह सुविधा डाउनटाइम को कम करती है और उत्पादन लचीलापन को बढ़ाती है.
कुशल हाइड्रोलिक तंत्र: एक मजबूत हाइड्रोलिक प्रणाली से लैस है जो लगातार और शक्तिशाली क्रिमिंग प्रदान करता है, जो सख्त उद्योग मानकों को पूरा करने वाले सुरक्षित कनेक्शन सुनिश्चित करता है।
मज़बूत डिजाइन: उच्च श्रेणी की सामग्री से निर्मित, यह मशीन स्थायित्व के लिए बनाई गई है, जो व्यस्त वातावरण में निरंतर संचालन की चुनौतियों का सामना करने में सक्षम है।
उपयोगकर्ता के अनुकूल संचालनः पीएलसी नियंत्रण प्रणाली स्थापना और निगरानी प्रक्रियाओं को सरल बनाती है, जिससे यह सभी अनुभव स्तरों के ऑपरेटरों के लिए सुलभ हो जाता है।
यह हाइड्रोलिक नली क्रिमपिंग मशीन उन कंपनियों के लिए एक उत्कृष्ट निवेश है जो शीर्ष गुणवत्ता वाले नली इकट्ठे को बनाए रखते हुए अपनी परिचालन दक्षता में वृद्धि करना चाहते हैं।
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय,3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनइसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और यह देखने के बाद इस्तेमाल किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन दबाएं, मोल्ड आधार खोला है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक बार में पूरी लंबाई को क्रिम किया जा सके।
5. क्रिम करने के लिए क्रिम बटन दबाएंजब तक कि क्रिमिंग हेड क्रिमिंग बंद नहीं कर देता और मोल्ड को स्वचालित रूप से खोल देता है।
6. घुमावदार नली संयोजन को बाहर निकालें और एक vernier caliper का उपयोग करें
यदि यह पैरामीटर तालिका से मेल नहीं खाता है, तो माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली का क्रिमिंग आवश्यकताओं को पूरा नहीं करता है।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |

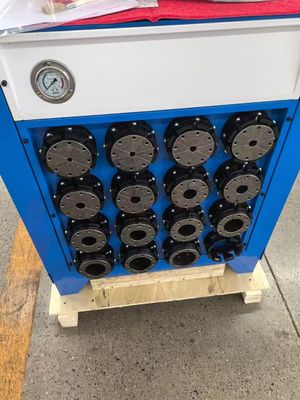

| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
