| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

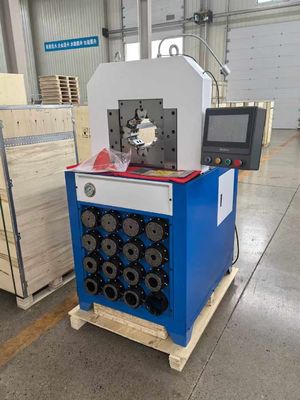

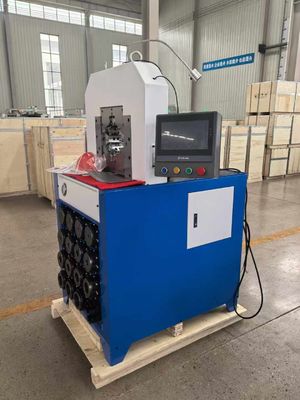

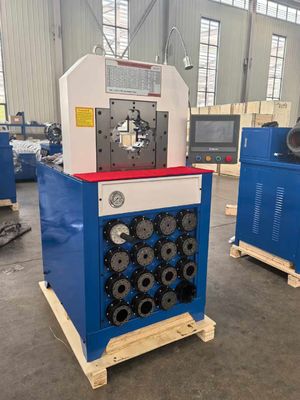

बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
हाइड्रोलिक नली दबाने और चिपकाने की मशीनें
3-इंच हाइड्रोलिक नली दबाने की मशीन
अवलोकन:
यह बहुमुखी हाइड्रोलिक नली प्रेसिंग मशीन 3 इंच व्यास तक की नली को संभालने के लिए डिज़ाइन की गई है, जो विभिन्न औद्योगिक अनुप्रयोगों के लिए मजबूत प्रदर्शन प्रदान करती है।
विनिर्देशः
नियंत्रण प्रणाली: निर्बाध स्वचालन और सटीक संचालन के लिए एक उन्नत पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) से लैस है।
पावर विकल्पः 5.5 किलोवाट में उपलब्ध, मध्यम उत्पादन आवश्यकताओं के लिए विश्वसनीय प्रदर्शन प्रदान करता है।
दक्षताः 300 टुकड़े प्रति घंटे तक का प्रसंस्करण करने में सक्षम है, जिससे यह छोटे से मध्यम पैमाने पर संचालन के लिए उपयुक्त है।
प्रमुख विशेषताएं:
त्वरित मोल्ड परिवर्तनः मोल्ड के तेजी से परिवर्तन के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को विभिन्न नली आकारों के बीच कुशलता से स्विच करने की अनुमति मिलती है, जिससे डाउनटाइम में काफी कमी आती है और उत्पादकता बढ़ जाती है।
विश्वसनीय हाइड्रोलिक प्रणाली: इसमें एक मजबूत हाइड्रोलिक तंत्र है जो गुणवत्ता और स्थायित्व के लिए उद्योग मानकों का पालन करते हुए, नली के लगातार और सुरक्षित दबाने को सुनिश्चित करता है।
टिकाऊ निर्माण: उच्च गुणवत्ता वाली सामग्री से निर्मित, जो कठिन वातावरण में निरंतर उपयोग का सामना करने में सक्षम है।
3-इंच हाइड्रोलिक नली क्रिमिंग मशीन
अवलोकन:
यह उच्च दक्षता वाली हाइड्रोलिक नली क्रिमिंग मशीन उच्च मात्रा में उत्पादन के लिए डिज़ाइन की गई है, जो 3 इंच व्यास तक की नली को संभालने में सक्षम है।
विनिर्देशः
नियंत्रण प्रणाली: स्वचालित नियंत्रण और निगरानी के लिए उन्नत पीएलसी तकनीक।
शक्तिः 7.5 किलोवाट, उच्च मांग वाले क्रिमपिंग कार्यों के लिए बेहतर प्रदर्शन प्रदान करता है।
उत्पादन क्षमताः प्रति घंटे 800 टुकड़े तक की प्रक्रियाएं, बड़े पैमाने पर संचालन के लिए आदर्श।
प्रमुख विशेषताएं:
फास्ट मोल्ड चेंज सिस्टम: क्रिमिंग आकारों के बीच तेजी से संक्रमण की अनुमति देता है, परिचालन दक्षता और लचीलापन को बढ़ाता है।
शक्तिशाली हाइड्रोलिक तंत्रः सटीक और सुसंगत क्रिमिंग सुनिश्चित करता है, जो सख्त गुणवत्ता मानकों को पूरा करने वाले सुरक्षित कनेक्शन का उत्पादन करता है।
मजबूत डिजाइनः उच्च गुणवत्ता वाली सामग्री से निर्मित, भारी उपयोग में दीर्घकालिक स्थायित्व और विश्वसनीयता सुनिश्चित करता है।
ये हाइड्रोलिक मशीनें उच्च गुणवत्ता और दक्षता के मानकों को बनाए रखते हुए अपनी नली असेंबली प्रक्रियाओं में सुधार करने के इच्छुक व्यवसायों के लिए एकदम सही हैं।
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय इसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनसभी भागों के सामान्य होने का निरीक्षण करने के बाद उपयोग किया जा सकता है।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन दबाएं, मोल्ड आधार खोला है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक बार में पूरी लंबाई को क्रिम किया जा सके।
5. क्रिमपिंग ऑपरेशन को निष्पादित करने के लिए क्रिमपिंग बटन दबाएं, जब तक कि क्रिमपिंग सिर क्रिमपिंग बंद नहीं हो जाता और मोल्ड स्वचालित रूप से खुल जाता है।
6. घुमावदार नली को बाहर निकालें और घुमावदार जोड़ जैकेट के बाहरी व्यास की जांच करने के लिए एक वर्नीयर कैलिपर का उपयोग करें।3 इंच पीएलसी नियंत्रण प्रणाली 5.5 किलोवाट कार्य कुशलता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5
kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनपैरामीटर तालिका से मेल नहीं खाता है, माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली की क्रिमिंग आवश्यकताओं को पूरा नहीं करती है।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।3 इंच पीएलसी नियंत्रण प्रणाली 5.5kw कार्य कुशलता 300 टुकड़े/घंटा के साथ त्वरित परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य कुशलता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीनहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |
| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
