| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

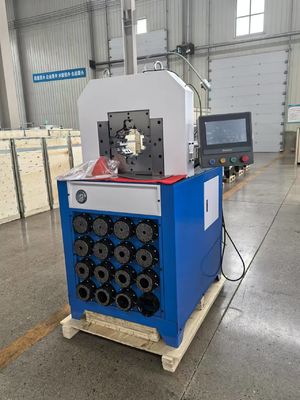

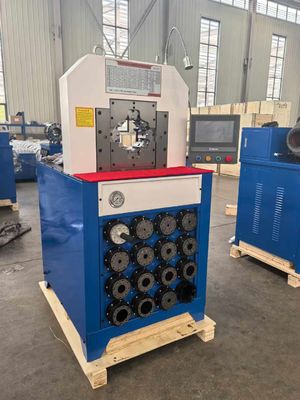

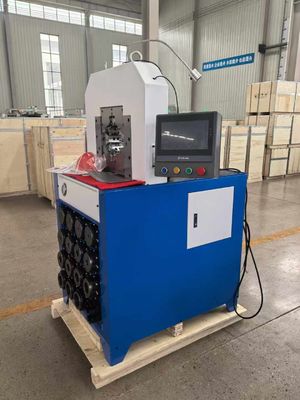

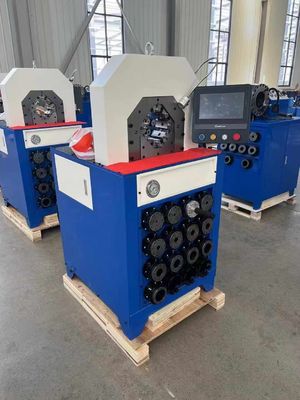

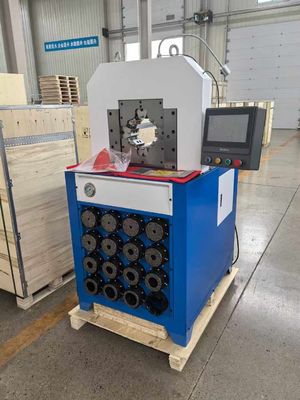

बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
2-इंच की हाइड्रोलिक नली दबाने और क्रिम करने वाली मशीनें
हाइड्रोलिक नली दबाने की मशीन
अवलोकन:
यह हाइड्रोलिक नली दबाने की मशीन दक्षता और बहुमुखी प्रतिभा के लिए अनुकूलित है, विशेष रूप से 2 इंच की नली के लिए डिज़ाइन किया गया है।इसमें उत्पादकता बढ़ाने के लिए उन्नत तकनीक है।.
विनिर्देशः
नियंत्रण प्रणालीः स्वचालित और सटीक संचालन के लिए एक पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) की विशेषता है।
शक्तिः 5.5 किलोवाट, मध्यम उत्पादन मांगों के लिए विश्वसनीय प्रदर्शन प्रदान करता है।
उत्पादन क्षमताः प्रति घंटे 300 टुकड़े तक का प्रसंस्करण करने में सक्षम है, जिससे यह छोटे से मध्यम पैमाने पर संचालन के लिए उपयुक्त है।
प्रमुख विशेषताएं:
त्वरित परिवर्तन मोल्डः मशीन त्वरित परिवर्तन मोल्ड से लैस है, जो विभिन्न नली आकारों और विन्यासों के बीच तेजी से संक्रमण की अनुमति देता है।यह सुविधा डाउनटाइम को कम करती है और उत्पादन दक्षता को अधिकतम करती है.
कुशल हाइड्रोलिक तंत्र: एक शक्तिशाली हाइड्रोलिक प्रणाली का उपयोग करता है जो उद्योग के सख्त गुणवत्ता मानकों को पूरा करते हुए, नली के लगातार और सुरक्षित दबाने को सुनिश्चित करता है।
मजबूत डिजाइन: यह टिकाऊ सामग्री के साथ बनाया गया है ताकि निरंतर संचालन का सामना किया जा सके, जिससे मांग वाले वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित हो सके।
नली काटने की मशीन
अवलोकन:
उच्च मात्रा में उत्पादन के लिए डिज़ाइन की गई, यह नली क्रिमिंग मशीन प्रभावी रूप से 2-इंच की नली को संभालती है, जिसमें उन्नत स्वचालन और शक्तिशाली प्रदर्शन है।
विनिर्देशः
नियंत्रण प्रणाली: निर्बाध संचालन और निगरानी के लिए उन्नत पीएलसी नियंत्रण।
शक्तिः 7.5 किलोवाट, उच्च मांग वाले अनुप्रयोगों के लिए असाधारण प्रदर्शन प्रदान करता है।
उत्पादन क्षमताः प्रति घंटे 800 टुकड़े तक का उत्पादन करने में सक्षम है, जो इसे बड़े पैमाने पर संचालन के लिए आदर्श बनाता है।
प्रमुख विशेषताएं:
त्वरित परिवर्तन मोल्डः तेजी से मोल्ड परिवर्तन के लिए डिज़ाइन की गई, यह मशीन ऑपरेटरों को विभिन्न नली कॉन्फ़िगरेशन के लिए जल्दी से अनुकूलित करने की अनुमति देती है, डाउनटाइम को कम करती है और लचीलापन बढ़ाती है।
उच्च दक्षता वाली हाइड्रोलिक प्रणाली: एक मजबूत हाइड्रोलिक प्रणाली के साथ निर्मित जो सटीक और विश्वसनीय क्रिमिंग सुनिश्चित करती है, जो कठोर उद्योग मानकों को पूरा करने वाले सुरक्षित कनेक्शन प्रदान करती है।
मज़बूत निर्माण: उच्च गुणवत्ता वाली सामग्री के साथ बनाया गया है ताकि सबसे अधिक मांग वाले उत्पादन वातावरण में भी स्थायित्व और दीर्घायु हो सके।
ये हाइड्रोलिक नली दबाने और क्रिम करने वाली मशीनें उन व्यवसायों के लिए आवश्यक हैं जो उच्चतम गुणवत्ता वाले नली इकट्ठा सुनिश्चित करते हुए अपनी उत्पादन प्रक्रियाओं को अनुकूलित करना चाहते हैं।
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय,2" पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटे तेजी से बदलने के साथ मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटे नली crimping मशीन बड़े कोहनीइसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और यह देखने के बाद इस्तेमाल किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,2" पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटे तेजी से बदलने के साथ मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटे नली crimping मशीन बड़े कोहनीतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन दबाएं, मोल्ड आधार खोला है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक बार में पूरी लंबाई को क्रिम किया जा सके।
5. क्रिमपिंग ऑपरेशन को निष्पादित करने के लिए क्रिमपिंग बटन दबाएं, जब तक कि क्रिमपिंग सिर क्रिमपिंग बंद नहीं हो जाता और मोल्ड स्वचालित रूप से खुल जाता है।

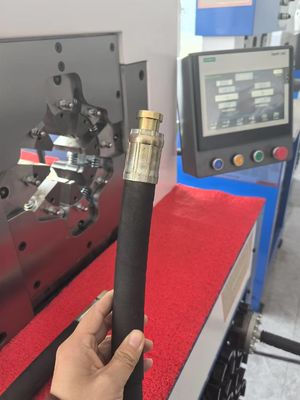

6. घुमावदार नली को बाहर निकालें और घुमावदार जोड़ जैकेट के बाहरी व्यास की जांच करने के लिए एक वर्नीयर कैलिपर का उपयोग करें।2" पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटे तेजी से बदलने के साथ मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटे नली crimping मशीन बड़े कोहनीपैरामीटर तालिका से मेल नहीं खाता है, माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली की क्रिमिंग आवश्यकताओं को पूरा नहीं करती है।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।2" पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटे तेजी से बदलने के साथ मोल्ड उपकरण हाइड्रोलिक नली दबाने की मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटे नली crimping मशीन बड़े कोहनीहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |
| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
