| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

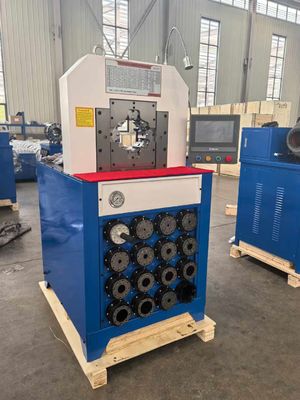

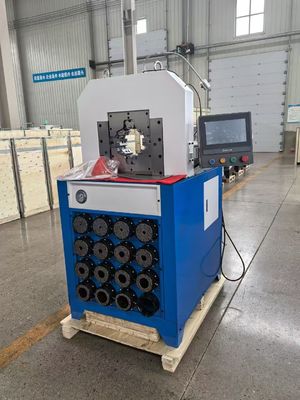

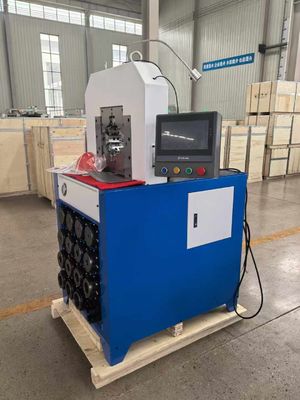

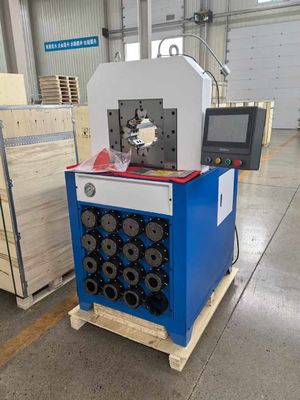

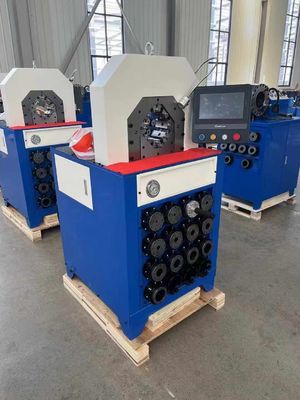

बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
हाइड्रोलिक नली दबाने और चिपकाने की मशीनें
3-इंच हाइड्रोलिक नली दबाने की मशीन
अवलोकन:
यह हाइड्रोलिक नली दबाने वाली मशीन विशेष रूप से 3 इंच की नली के लिए डिज़ाइन की गई है, जिसमें परिचालन दक्षता बढ़ाने के लिए उन्नत तकनीक है।यह विभिन्न औद्योगिक अनुप्रयोगों के लिए एकदम सही है जो विश्वसनीय नली विधानसभा की आवश्यकता है.
विनिर्देशः
नियंत्रण प्रणालीः स्वचालित और सटीक संचालन के लिए एक अत्याधुनिक पीएलसी (प्रोग्राम करने योग्य तर्क नियंत्रक) शामिल है।
शक्तिः 5.5 किलोवाट, मध्यम उत्पादन आवश्यकताओं के लिए अनुकूलित मजबूत प्रदर्शन प्रदान करता है।
उत्पादन क्षमताः प्रति घंटे 300 टुकड़ों तक की कुशलता से प्रसंस्करण करता है, जिससे यह छोटे से मध्यम पैमाने पर संचालन के लिए उपयुक्त है।
प्रमुख विशेषताएं:
तेजी से मोल्ड परिवर्तनः एक तेजी से बदल मोल्ड प्रणाली के साथ सुसज्जित, इस मशीन को तेजी से विभिन्न नली आकारों के बीच संक्रमण की अनुमति देता है, काफी डाउनटाइम को कम करने और उत्पादकता में वृद्धि।
विश्वसनीय हाइड्रोलिक प्रणाली: इसमें एक शक्तिशाली हाइड्रोलिक तंत्र है जो उच्च उद्योग मानकों का पालन सुनिश्चित करते हुए, नली के लगातार और सुरक्षित दबाने की गारंटी देता है।
टिकाऊ निर्माणः उच्च गुणवत्ता वाली सामग्री से निर्मित, जो निरंतर उपयोग का सामना करने के लिए डिज़ाइन की गई है, जो मांग वाले कार्य वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करती है।
हाइड्रोलिक नली क्रिमर
अवलोकन:
यह उन्नत हाइड्रोलिक नली क्रिमर उच्च दक्षता प्रदर्शन के लिए बनाया गया है, आसानी से 3 इंच की नली को संभालने के लिए। बड़े पैमाने पर संचालन के लिए आदर्श, यह बेहतर परिणामों के लिए स्वचालन और शक्ति को जोड़ती है.
विनिर्देशः
नियंत्रण प्रणाली: सुव्यवस्थित संचालन और निगरानी के लिए उन्नत पीएलसी नियंत्रण प्रौद्योगिकी।
शक्तिः 7.5 किलोवाट, उच्च मांग वाले अनुप्रयोगों के लिए असाधारण प्रदर्शन प्रदान करता है।
उत्पादन क्षमताः प्रति घंटे 800 टुकड़े तक की क्रिम करने में सक्षम है, जिससे यह बड़े उत्पादन रनों के लिए आदर्श है।
प्रमुख विशेषताएं:
तेजी से मोल्ड परिवर्तनः तेजी से मोल्ड परिवर्तन के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को विभिन्न नली कॉन्फ़िगरेशन के बीच तेजी से स्विच करने की अनुमति मिलती है, डाउनटाइम को कम करता है और परिचालन लचीलापन में वृद्धि होती है।
उच्च दक्षता वाली हाइड्रोलिक प्रणालीः एक मजबूत हाइड्रोलिक प्रणाली से लैस है जो सटीक और विश्वसनीय क्रिमिंग सुनिश्चित करती है, जो सख्त गुणवत्ता मानकों को पूरा करने वाले सुरक्षित कनेक्शन प्रदान करती है।
मज़बूत और विश्वसनीय डिजाइनः सबसे अधिक मांग वाले उत्पादन वातावरण में भी स्थायित्व और लंबे समय तक चलने वाले प्रदर्शन सुनिश्चित करने के लिए प्रीमियम सामग्री के साथ निर्मित।
इन हाइड्रोलिक नली प्रेसिंग और क्रिमपिंग मशीनों का उपयोग उन व्यवसायों के लिए आवश्यक है जो नली की स्थापना में उच्च गुणवत्ता के मानकों को बनाए रखते हुए अपनी उत्पादन दक्षता में वृद्धि करना चाहते हैं।
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय,पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली Crimper बड़ी कोहनीइसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और यह देखने के बाद इस्तेमाल किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली Crimper बड़ी कोहनीतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन दबाएं, मोल्ड आधार खोला है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक बार में पूरी लंबाई को क्रिम किया जा सके।
5. क्रिम करने के लिए क्रिम बटन दबाएं
जब तक कि क्रिमिंग हेड क्रिमिंग बंद नहीं कर देता और मोल्ड को स्वचालित रूप से खोल देता है।

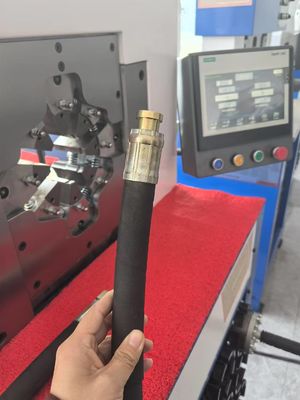

6. घुमावदार नली संयोजन को बाहर निकालें और एक vernier caliper का उपयोग करें
यदि यह पैरामीटर तालिका से मेल नहीं खाता है, तो माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली का क्रिमिंग आवश्यकताओं को पूरा नहीं करता है।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली Crimper बड़ी कोहनीहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |
| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
