| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

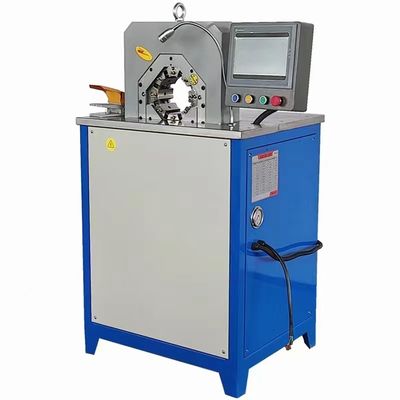

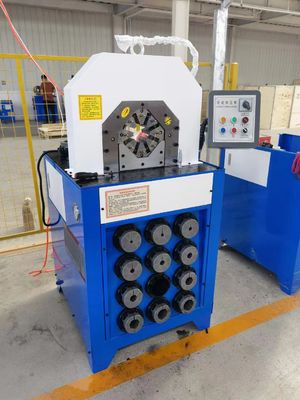

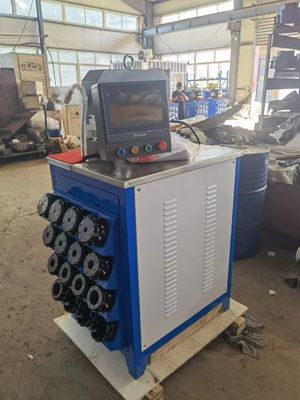

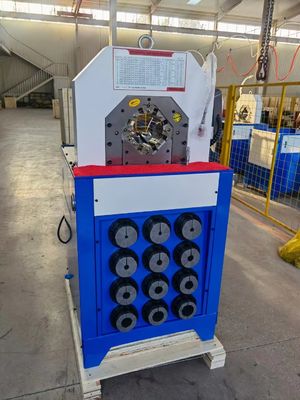

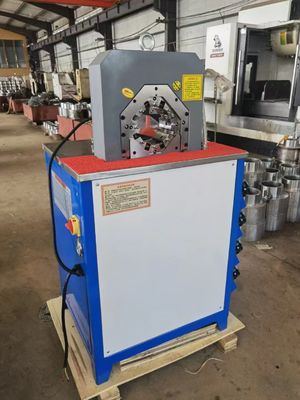

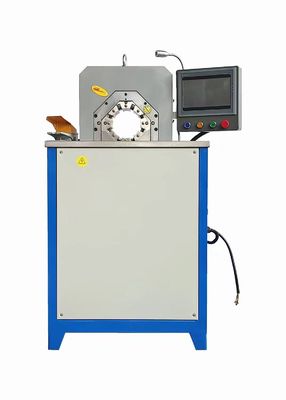

बटन और पीएलसी नियंत्रण प्रणाली 3 इंच 5.5 किलोवाट सीबीके-120 सीएनसी नियंत्रण नली क्रिमिंग मशीन
हमारे डिवाइस का विवरण
टयूबिंग को रोकने के लिए ऑपरेशन कदम
1. समेटे हुए टयूबिंग के बाहरी व्यास की गणना करें, संबंधित crimping डाई को स्थापित करें, और संबंधित स्थिति को ठीक करें।
2. रबर ट्यूब की बाहरी त्वचा को छीलने के लिए मैनुअल या यांत्रिक साधनों का उपयोग करें।
3. जोड़ की धातु की जैकेट स्थापित करें, और फिर जोड़ के लोहे के कोर को नली के भीतरी छेद में डालें।
4. crimping मशीन के स्विच को चालू करें और कसने वाले बटन को शुरू करें।तेल सिलेंडर के जोर से, धातु जैकेट, रबर ट्यूब और लोहे की कोर को कसकर जोड़ दिया जाता है।
5. रिलीज बटन शुरू करें, नली को बाहर निकालें, और नली की ऐंठन को पूरा करें।
FY-CBK-120 नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े उद्घाटन मुंह के लिए प्रसिद्ध है।एक सुपर crimping बल के साथ, यह हाइड्रोलिक नली R15 R13 को 2 इंच तक समेट सकता है।
मुख्य विशेषताएं
1. पतला सिर, बेंड फिटिंग के लिए आसान खिलाया गया;
2. बड़ी कपटपूर्ण शक्ति;
3. उच्च सटीकता।
बड़ी रेंज की विशेषताएंरबर की नली crimping मशीन
1. आसान संचालन और पोर्टेबल
2. तेज गति और उच्च दक्षता
3. कम शोर और कम रखरखाव लागत
4. उच्च गुणवत्ता और अनुकूल कीमत
5. टिकाऊ और स्थिर
6. उपयोग करने के लिए लंबा जीवन
7. समेटने की एक बड़ी रेंज है
8. होसेस के उपयुक्त विभिन्न दबाव
9. बड़ी शक्ति है
कृपया अनुस्मारक दें
1.मशीन का उपयोग करने से पहले, pls मैनुअल ऑपरेशन को पढ़ें और ध्यान रखें।
2.कृपया पुष्टि करें कि वोल्टेज हमारे मानक के साथ मेल खाता है
3.अगुआ'बच्चों, बुजुर्गों और विकलांगों को मशीन का इस्तेमाल करने तक की अनुमति नहीं है।
4.जब मशीन सेवा से बाहर हो जाती है, तो कृपया शक्ति स्रोत बंद कर दें।
हाइड्रॉलिक होज़ के सिरों को कैसे समेटें?
1 हाइड्रोलिक नली की लंबाई के एक छोर को हाइड्रोलिक नली फिटिंग में डालें।सुनिश्चित करें कि यह सुरक्षित रूप से जगह में है।
2 आप जिस प्रकार की नली और फिटिंग का उपयोग कर रहे हैं, उसके लिए निर्माता विनिर्देशों के अनुसार होज़-क्रिम्पिंग मशीन पर माइक्रोमीटर सेट करें।इन विनिर्देशों को नली-क्रिम्पिंग मशीन के मैनुअल में खोजें।
3 नली के फिटिंग सिरे को क्रिम्पिंग मशीन में रखें और मशीन पर फिटिंग के निशान को नली के शीर्ष के साथ पंक्तिबद्ध करें।
4 क्रिम्पिंग मशीन में कम्प्रेशन रिंग डालें।
5 होज़क्रिम्पिंग मशीन को सक्रिय करें।
क्रिम्पिंग मशीन का प्रेस कम्प्रेशन रिंग पर दबाव डालेगा, जिससे कम्प्रेशन मैकेनिज्म हाइड्रोलिक होज़ फिटिंग के खिलाफ प्रेस करेगा और इसे जगह में समेट देगा।6 इस प्रक्रिया को हाइड्रोलिक नली के शेष सिरे के साथ दोहराएं
बड़ी रेंज रबर नली crimper मशीन के बारे में ध्यान
1. मोटर स्टार्ट: मोटर के रोटेशन की दिशा और पंप रोटेशन दिशा या तीर दिशा पर ध्यान दें।
2. ऑपरेशन से पहले: हाइड्रोलिक तेल टैंक की जांच करें।
3. सामान्य ऑपरेशन: पहले 30 मिनट के लिए कृपया सामान्य रूप से मशीन का उपयोग शुरू करने के बाद दौड़ें
4. हाइड्रोलिक तेल: तेल रिसाव वाल्व के लिए कोई विनियमन नहीं, उच्चतम दबाव रेटेड दबाव से अधिक नहीं होना चाहिए। दबाव का खतरा! चोट का खतरा।
5. सिस्टम विफलता: यदि सिस्टम विफलता होती है, तो आँख बंद करके प्रक्रिया न करें। कृपया समस्याओं से निपटने के लिए ऑपरेशन मैनुअल या अनुक्रम विश्लेषण के अनुसार या समस्याओं को हल करने के लिए पेशेवर मरम्मत इंजीनियर खोजें।
तकनीकी डाटा
| नमूना | FY-CBY-120 होज़ प्रेसिंग मशीन |
| क्रिम्पिंग रेंज | 6-76(मिमी)(1/4~3") |
| क्रिम्पिंग फोर्स | 1500 (टी) |
| नली का आकार | 1/4-3(इंच) |
| मैक्स।प्रारंभिक | 158 मिमी |
| मरो सेट | 15 |
|
कार्य कुशलता
|
300 पीसी / एच |
| सिस्टम का दबाव | 31.5 (एमपीए) |
| शुद्धता | 0.01 (मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
380 वी
|
| इंजन की शक्ति | 5.5 (किलोवाट) |
| लंबाई | 1000 (मिमी) |
| चौड़ाई | 800 (मिमी) |
| ऊंचाई | 1630 (मिमी) |
| वज़न | 1250 (केजी) |
टिप्पणी
- अनुकूलित डाई सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
