| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |

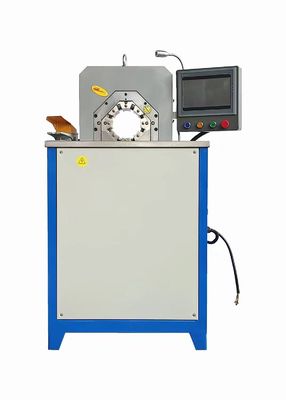

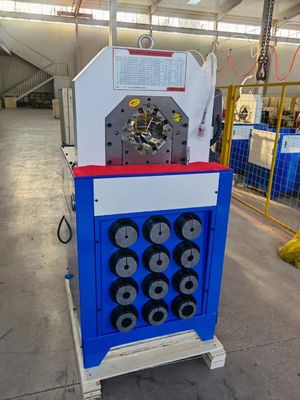

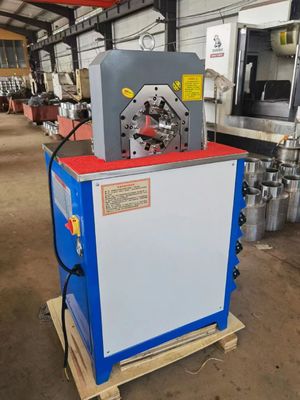

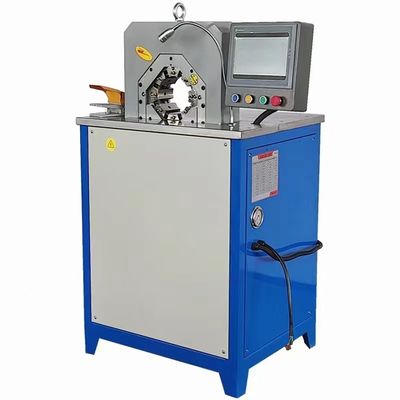

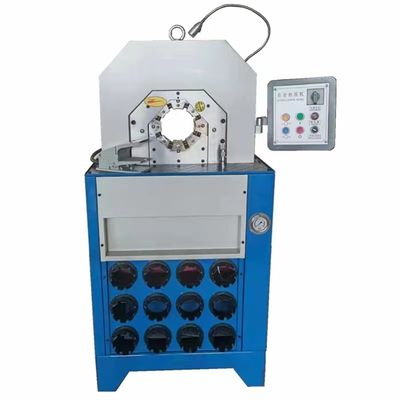

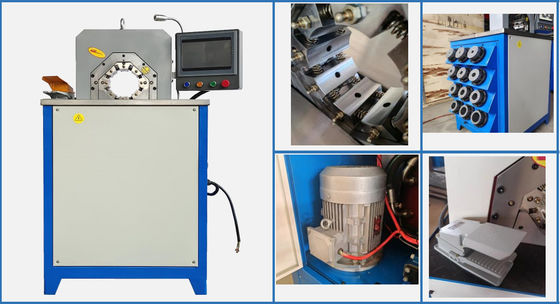

बड़ी कोहनी फिटिंग CBK-51B लचीली होज़ क्रिम्पर मशीन
FY-CBK-51B विवरण
ऑपरेशन से पहले सावधानियां
1. पहली बार ट्यूब प्रेस का उपयोग करते समय, इसे बिना लोड के 20 से 30 बार समेटना चाहिए, और यह देखने के बाद इसका उपयोग किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय, तेल के तापमान को बढ़ाने के लिए इसे बिना लोड के 20 से 30 गुना तक रोकना चाहिए।
3. ओपन बटन दबाएं, मोल्ड बेस खोले जाने के बाद, नली के विनिर्देशों के अनुसार मोल्ड बेस पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें, और माइक्रोमीटर स्केल समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें)।
4. नली को जोड़ के साथ प्रेस हेड में उचित स्थिति में रखें, ताकि एक बार में पूरी लंबाई सिकुड़ जाए।
5. crimping ऑपरेशन को अंजाम देने के लिए crimping बटन दबाएं, जब तक कि crimping सिर crimping बंद न हो जाए और स्वचालित रूप से मोल्ड खुल जाए।
6. क्रिम्प्ड होज़ असेंबली को बाहर निकालें और क्रिम्प्ड जॉइंट जैकेट के बाहरी व्यास की जाँच करने के लिए वर्नियर कैलीपर का उपयोग करें।यदि यह पैरामीटर तालिका से मेल नहीं खाता है, तो माइक्रोमीटर स्केल को तब तक ठीक करें जब तक कि अगली नली की ऐंठन आवश्यकताओं को पूरा न कर दे।
FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े उद्घाटन मुंह के लिए प्रसिद्ध है।एक सुपर crimping बल के साथ, यह हाइड्रोलिक नली R15 R13 को 2 इंच तक समेट सकता है।
मुख्य विशेषताएं
1. पतला सिर, बेंड फिटिंग के लिए आसान खिलाया गया;
2. बड़ी कपटपूर्ण शक्ति;
3. उच्च सटीकता।
तकनीकी डाटा
| नमूना | FY-CBY-51B होज़ प्रेसिंग मशीन |
| क्रिम्पिंग रेंज | 6-51(मिमी)(1/4~2") |
| क्रिम्पिंग फोर्स | 1000 (टी) |
| नली का आकार | 1/4-2(इंच) |
| मैक्स।प्रारंभिक | 145 मिमी |
| मरो सेट | 13 |
|
कार्य कुशलता
|
300 पीसी / एच |
| सिस्टम का दबाव | 31.5 (एमपीए) |
| शुद्धता | 0.01 (मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| इंजन की शक्ति | 4 (किलोवाट) |
| लंबाई | 640 (मिमी) |
| चौड़ाई | 820 (मिमी) |
| ऊंचाई | 1400 (मिमी) |
| वज़न | 850 (केजी) |
टिप्पणी
- अनुकूलित डाई सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
