| ब्रांड नाम: | FY |
| मॉडल संख्या: | FY-CBK-51B |
| एमओक्यू: | 1 सेट |
| कीमत: | 5000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 300 सेट |
बड़ी कोहनी फिटिंग CBK-51B लचीला नली क्रिमपर मशीन
FY-CBK-51B DECRIPTION
ऑपरेशन से पहले सावधानी
1. पहली बार ट्यूब प्रेस का प्रयोग करते समय,पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीन बड़े कोहनीइसे बिना भार के 20 से 30 बार क्रिम किया जाना चाहिए और यह देखने के बाद इस्तेमाल किया जा सकता है कि सभी भाग सामान्य हैं।
2. सर्दियों में पाइप प्रेस का उपयोग करते समय,पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीन बड़े कोहनीतेल के तापमान को बढ़ाने के लिए बिना भार के 20 से 30 बार रोकना चाहिए।
3. खोलने के बटन को दबाएं, मोल्ड आधार खोला गया है के बाद, मोल्ड आधार पर स्थापित करने के लिए संबंधित मोल्ड का चयन करें crimped जा रहा नली के विनिर्देशों के अनुसार,और माइक्रोमीटर पैमाने को समायोजित करें (विवरण के लिए crimping पैरामीटर तालिका देखें).
4. संयुक्त के साथ नली को प्रेस सिर में सही स्थिति में रखें, ताकि एक ही समय में पूरी लंबाई को चिपकाया जा सके।
5. क्रिम करने के लिए क्रिम बटन दबाएं
जब तक कि क्रिमिंग हेड क्रिमिंग बंद नहीं कर देता और मोल्ड को स्वचालित रूप से खोल देता है।

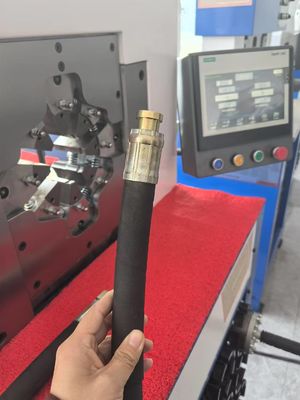

6. घुमावदार नली संयोजन को बाहर निकालें और एक vernier caliper का उपयोग करें
यदि यह पैरामीटर तालिका से मेल नहीं खाता है, तो माइक्रोमीटर स्केल को ठीक से समायोजित करें जब तक कि अगले नली का क्रिमिंग आवश्यकताओं को पूरा नहीं करता है।

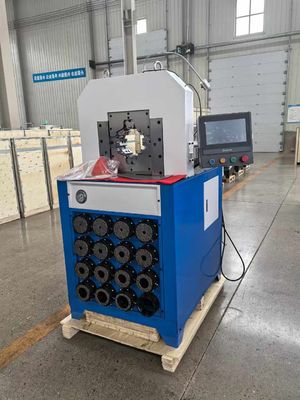

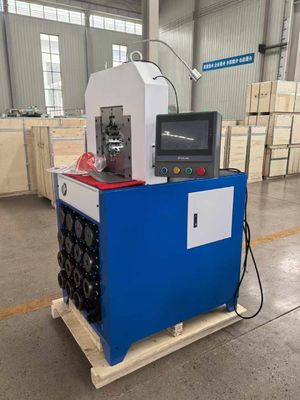

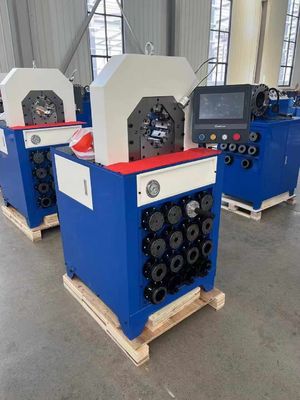

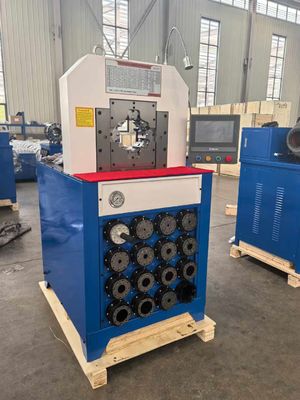

FY-CBK-51B नली दबाने वाली मशीन अपने बुद्धिमान नियंत्रण प्रणाली और बड़े खुलने वाले मुंह के लिए प्रसिद्ध है।पीएलसी नियंत्रण प्रणाली 5.5kw कार्य दक्षता 300 टुकड़े/घंटा के साथ तेजी से परिवर्तन मोल्ड उपकरण हाइड्रोलिक नली प्रेसिंग मशीन 7.5kw कार्य दक्षता 800 टुकड़े/घंटा हाइड्रोलिक नली crimping मशीन बड़े कोहनीहाइड्रोलिक नली R15 R13 को 2 इंच तक कस सकता है।
मुख्य विशेषताएं
1. पतला सिर, झुकने के लिए आसानी से खिलाया;
2. बड़ी क्रिमिंग शक्ति;
3उच्च सटीकता.
तकनीकी डेटा
| मॉडल | FY-CBY-51B नली दबाने वाली मशीन |
| क्रिमिंग रेंज | 6-51 ((मिमी) ((1/4 ~ 2") |
| क्रिमिंग फोर्स | 1000 ((T) |
| नली का आकार | चौथाई से दो इंच |
| अधिकतम। खोलना | 145 मिमी |
| डाई सेट | 13 |
|
कार्य कुशलता
|
300 पीसी/घंटा |
| सिस्टम दबाव | 31.5 ((Mpa) |
| सटीकता | 0.01 ((मिमी) |
| नियंत्रण | पीएलसी |
| मानक वोल्टेज |
110V/220V/380V/415V
50/60 हर्ट्ज
|
| मोटर शक्ति | 4 ((KW) |
| लम्बाई | 640 ((मिमी) |
| चौड़ाई | 820 ((मिमी) |
| ऊँचाई | 1400 मिमी |
| वजन | 850 किलोग्राम |
नोट
- अनुकूलित मर सेट उपलब्ध हैं;
- विशेष वोल्टेज110V/220V/380V/415V 50/60Hzउपलब्ध हैं;
